    Проверка уплотнений тормозного поршня JCB

    Поделиться

    • Проверка уплотнений тормозного поршня JCB
    Задать вопрос
    Наши специалисты ответят на любой интересующий вопрос по проекту
    Статья о том, как проверить, насколько сильно уплотнение тормозного поршня, повреждено, изношено или покрыто малыми порезами или насечками.


    Ниже описано, как проверить, насколько сильно уплотнение тормозного поршня, повреждено, изношено или покрыто малыми порезами или насечками. Тест следует проводить только в случае, если ось холодная.

    ОСТОРОЖНО!
    Перед началом работы с тормозной системой проследите, чтобы машина стояла на ровной поверхности, и подложите под все колеса упорные колодки.

    1. Припаркуйте и обезопасьте машину. Выполняйте требования техники безопасности
    2. Отсоедините тормозной шланг в отверстии тормозного поршня A.
    3. Заполните корпус тормозного поршня гидравлической жидкостью.
    4. Проверьте, насколько сильно повреждено уплотнение поршня:

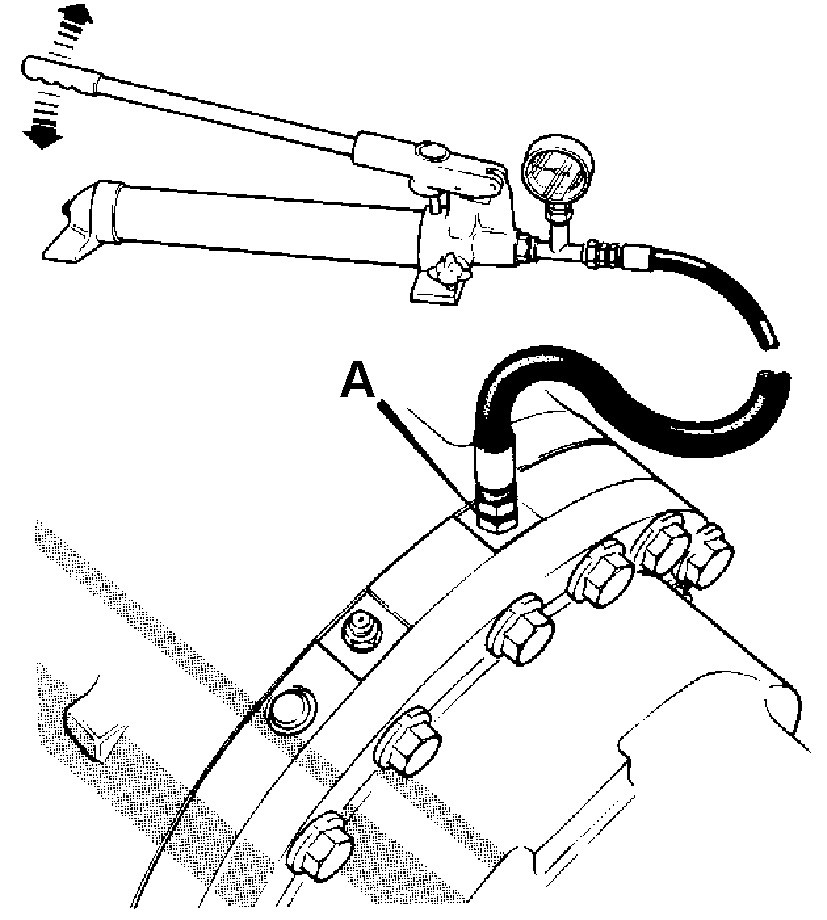

      • Установите ручной насос с манометром 0-40 бар на порт A, как показано на рисунке.
      • С помощью насоса создайте давление в корпусе тормозного поршня.
      Примечание: Не превышайте давление 69 бар.
        • Если давление быстро падает или если невозможно зафиксировать показания датчика, то уплотнение сильно повреждено, и его следует срочно заменить.
    5. Проверьте уплотнение на наличие мелких порезов и трещин:

      • F-31.jpgУстановите адаптер с элементом чистой трубы к отверстию тормозного поршня, как показано на рисунке.

      Примечание: Во время теста шланг следует держать вертикально; для удобства его можно привязать к корпусу машины.


      • Заполните трубу примерно на три четверти гидравлической жидкостью.
      • Подходящим фломастером отметьте уровень жидкости в трубе B, как показано на рисунке.
      • Примерно через полчаса проверьте уровень жидкости; если он снизился, то проверьте уплотнение тормозного поршня на наличие трещин, повреждений и следов износа.
    6. Повторите шаги 2-5 для уплотнения с противоположной стороны.
    7. Перед тем, как вести машину, подключите тормозные шланги и стравите тормозную систему.





    СИСТЕМА рабочего тормоза

    Сапун оси (ось торможения) - Осмотр

    F-32.jpgСапуны установлены на оси для сброса давления из-за торможения и длительного перемещения.

    Если они загрязняются, то из-за повышенного давления может возникнуть протечка уплотнений и проблемы с тормозами. Большинство осей оснащены сапунами с длинным корпусом А.

    Убедитесь, что вокруг сапуна обеспечен достаточный зазор, а в случае замены и переустановки - что он установлен отверстием С наружу к колесам.

    Сапун всегда устанавливается на противоположную коронной шестерне сторону (с меньшей турбулентностью масла), чтобы избежать утечки масла.

    Заглушка В установлена на сторону коронного колеса.




    ОСТОРОЖНО!

    Перед тем как прокачивать тормоза, необходимо убедиться в том, что стояночный тормоз включен, и что одна пара колес заблокирована с обеих сторон.

    ОСТОРОЖНО!

    Жидкость под давлением

    Тонкие струи жидкости под большим давлением могут пробить кожу. Не приближать лицо и руки к жидкости под давлением, надевать защитные очки и перчатки. Поднести к месту возможной утечки кусок картона, а затем осмотреть следы гидравлической жидкости на картоне. Если жидкость попала под кожу, немедленно обращаться за медицинской помощью.


    1. F-33.jpgПрипаркуйте и обезопасьте машину. Выполняйте требования техники безопасности.
    2. Запустите двигатель не менее чем на 2 минуты и время от времени нажимайте тормозные педали. Это обеспечивает заполнение аккумулятора запиточным клапаном тормозной системы и устранение воздуха из запиточного контура.
      • ВАЖНО: Оставьте двигатель работать, стравливая систему.

    3. Разъедините педали и стравите каждый тормоз по отдельности:
      • Прикрепите трубу к соответствующему прокачному винту A на центральном корпусе моста. Поместите свободный конец трубы в подходящую емкость для сбора гидравлической жидкости.
      • Привлеките помощника для постепенного нажатия тормозной педали, а затем осторожно откройте прокачной винт.

      ВАЖНО: Когда прокачной винт открыт, масло будет протекать по спускной трубе на высокой скорости под высоким давлением. Проверьте фиксацию трубы.
      Продолжайте стравливание, пока воздух не будет выпущен. Закройте прокачной винт, а затем отпустите тормозную педаль.
      Примечание: Поскольку тормозная система использует жидкость гидравлической системы, в жидкости можно заметить небольшие следы воздуха, которыми можно пренебречь.

    4. Повторите шаг 3 для противоположного тормоза.
    5. Убедитесь в том, что прокачные винты имели достаточную затяжку.
    6. По окончании проверьте работу линии тормозов, в том числе на наличие протечек.
    7. Проверьте уровень жидкости гидравлической системы.
    8. Проверьте тормозное давление.
    9. Проследите за тем, чтобы в состоянии покоя педалей (когда они полностью отведены назад до упора) тормозное давление на тормозные пакеты было нулевым.


    Наши специалисты ответят на любой интересующий вопрос по проекту
    Задать вопрос

    Рекомендуемые товары:
    Шланг тормозной системы 580мм JCB (Original) 649/51240 Шланг тормозной системы 580мм JCB (Original) 649/51240
    Шланг тормозной системы 580мм JCB (Original) 649/51240
    Достаточно
    Артикул: 649/51240
    3 290 руб./шт
    Подробнее
    Шланг тормозной системы 760мм JCB (Original) 649/51320 Шланг тормозной системы 760мм JCB (Original) 649/51320
    Шланг тормозной системы 760мм JCB (Original) 649/51320
    Достаточно
    Артикул: 649/51320
    2 690 руб./шт
    Подробнее
    Вакуумный усилитель тормозов JCB 15/905501 Вакуумный усилитель тормозов JCB 15/905501
    Вакуумный усилитель тормозов JCB 15/905501
    Много
    Артикул: 15/905501
    9 180 руб./шт
    Подробнее
    Бачок тормозной жидкости JCB (Original) 126/00200 Бачок тормозной жидкости JCB (Original) 126/00200
    Бачок тормозной жидкости JCB (Original) 126/00200
    Достаточно
    Артикул: 126/00200
    1 660 руб./шт
    Подробнее
    Главный тормозной цилиндр JCB (IRUNA) 15/920389 Главный тормозной цилиндр JCB (IRUNA) 15/920389
    Главный тормозной цилиндр JCB (IRUNA) 15/920389
    Много
    Артикул: 15/920389
    9 860 руб./шт
    Подробнее
    Ремкомплект тормозного поршня заднего моста JCB 813/50012 + 813/50026 Ремкомплект тормозного поршня заднего моста JCB 813/50012 + 813/50026
    Ремкомплект тормозного поршня заднего моста JCB 813/50012 + 813/50026
    Достаточно
    Артикул: 813/50012 + 813/50026
    840 руб./шт
    Подробнее
    Диск фрикционный JCB 458/20353 Диск фрикционный JCB 458/20353
    Диск фрикционный JCB 458/20353
    Много
    Артикул: 458/20353
    880 руб./шт
    Подробнее
    Главный тормозной цилиндр JCB (ARIES) 15/920389 Главный тормозной цилиндр JCB (ARIES) 15/920389
    Главный тормозной цилиндр JCB (ARIES) 15/920389
    Много
    Артикул: 15/920389
    4 840 руб./шт
    Подробнее
    Сальник тормозного суппорта JCB 813/50012 Сальник тормозного суппорта JCB 813/50012
    Сальник тормозного суппорта JCB 813/50012
    Много
    Артикул: 813/50012
    480 руб./шт
    Подробнее
    Диск тормозной JCB 458/20285 Диск тормозной JCB 458/20285
    Диск тормозной JCB 458/20285
    Много
    Артикул: 458/20285
    770 руб./шт
    Подробнее
    Главный тормозной цилиндр JCB (OYMAK) 15/920389 Главный тормозной цилиндр JCB (OYMAK) 15/920389
    Главный тормозной цилиндр JCB (OYMAK) 15/920389
    Много
    Артикул: 15/920389
    5 970 руб./шт
    Подробнее
    Бачок тормозной жидкости JCB 126/00200 Бачок тормозной жидкости JCB 126/00200
    Бачок тормозной жидкости JCB 126/00200
    Много
    Артикул: 126/00200
    980 руб./шт
    Подробнее

    Назад к списку Следующая статья
    Компания
    Новости
    Акции
    Статьи
    Реквизиты
    Контакты
    Информация
    Советы по ремонту и обслуживанию
    Каталоги запчастей
    Регламент проведения ТО
    Все о турбинах
    Покупка и возврат
    Оплата заказов
    Доставка
    Гарантия, обмен и возврат
    Подбор товаров
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Оставайтесь на связи
    • Вконтакте
    • Instagram
    • Telegram
    • Viber
    • Viber
    • WhatsApp
    Наши контакты
    +7 (4742) 90-27-90
    +7 (900) 595-07-70Карташов Александр
    +7 (900) 595-07-89Глотов Александр
    kartashov@dg-trade.ru glotov@dg-trade.ru
    г. Липецк, Воронежское шоссе, строение 35 (БЦ "Воронежский Проспект")
    2012 - 2021 © DG-Trade. Все данные, представленные на сайте, носят сугубо информационный характер и не являются исчерпывающими. Для более подробной информации следует обращаться к менеджерам компании по указанным на сайте телефонам. Вся представленная на сайте информация, касающаяся комплектации, технических характеристик, цветовых сочетаний, а также стоимости продукции носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями пункта 2 статьи 437 Гражданского Кодекса Российской Федерации. Указанные цены являются рекомендованными и могут отличаться от действительных цен.
